دیگ آبگرم

مشخصات فنی دستگاه بخارسازه

بخارسازه تولیدکننده انواع دیگ آبگرم ( دیگ آبگرم دوپاس , سه پاس, فولادی,دیگ آبگرم موتورخانه) می باشد.تمامی بویلر ها دارای گارانتی و خدمات پس از فروش می باشند.

برای خرید و مشاوره  با واحد فروش تماس بگیرید.
  38450864(9851+)     9151678840 98+

بخارسازه خراسان

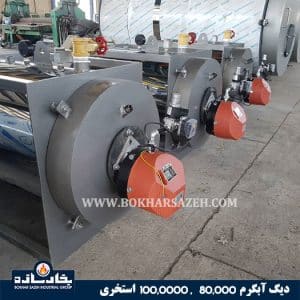

دیگ آبگرم بخارسازه (Hot WATER BOILER)
طراحی و ساخت محصولات شرکت بخارسازه مطابق با استاندارد بین المللیBS855 و استاندارد ملی ایران 7911 می باشد که طی چند مرحله تحت نظارت ، بازرسی و مسئول کنترل کیفیت قرار می گیرد .

  • طرح دیگ آبگرم به صورت افقی ، فایرتیوب (Firetube) ، وت بک (Wetback) ، سه پاس (3Pass) و دو پاس (2pass) بوده و دارای راندمان بالا ، مصرف سوخت کم می باشد.
  • ظرفیت واقعی دیگ های تولیدی بخار سازه از 200.000 kcal/hr تا  3.000.000 kcal/hr  می باشد.
  • فولاد مصرفی در ساخت قسمت های تحت فشار از نوع ورق آتشخوار DIN17155-17Mn4  می باشد.
  • تیوب های حرارتی از نوع آتشخوار بدون درز DIN17175-St35.8 بوده و دارای گواهینامه تأیید کیفیت (گواهی آنالیز شیمیایی و تست مکانیکی می باشد.
  • کلیه جوشکاری ها به صورت زیر پودری مطابق با استاندارد  EN288 پس از تأیید WPS و PQR اداره استاندارد ، توسط جوشکاران مجرب انجام می پذیرد و در مراحل مختلف تحت آزمونهای UT و VT قرار می گیرد تا از صحت عملکرد جوشکاران اطمینان حاصل گردد.
  • الکترود های مصرفی برای جوشهای نفوذی و پاس تکمیلی از نوع E6010 و E7018  می باشد .
  • کلیه خطوط جوش تحت فشار رادیوگرافی RT ، آلتراسونیک UT و مایع نافذ MT) بوده و در نهایت با فشار 5/1 برابر فشار طراحی مورد تست هیدرواستاتیک قرار می گیرد.
  • بدنه دیگ آبگرم بوسیله پشم سنگ به ضخامت 100 mm با دانسیته 80 kg/m3 عایق و پوشش نهایی آن ورق استنلس استیل می باشد.
  • حداکثر درجه حرارت مجاز برای این نوع دیگ 90 درجه سانتی گراد می باشد.
  • کلیه فلنچ ها از نوع PN16 می باشد.

دیگ-آبگرم-بخارسازه

تعریف دیگ آب گرم

بویلر آبگرم دستگاهی است استوانه ای شکل که تشکیل شده از یک مخزن که درون آن تعدادی لوله قرار دارد و آب درون دستگاه با استفاده از گرمای مشعل به دما و فشار مورد نظر رسیده پس جهت استفاده در سیستم گرمایش مورد بهره برداری قرار میگیرد.

این دیگ ها معمولاً در سیکل های بسته کار می کنند و آب خروجی از دستگاه پس از طی مسیر و تبادل حرارت دوباره به دیگ برگشته و پس از رسیدن به دما و فشار مورد نیاز مجدداً مورد استفاده قرار میگیرد.طی 24 ساعت تکرار می شود.

واحد سنجش دیگ آبگرم

واحد سنجش kcal/hr کیلوکالری بر ساعت می باشد که این واحد نشانگر ظرفیت حرارتی تولید شده توسط دستگاه دیگ آبگرم است . هم چنین در مواردی از واحد ظرفیت kw/hr کیلو وات بر ساعت نیز جهت نمایش ظرفیت دستگاه دیگ آبگرم استفاده می شود

ساختمان دیگ آب گرم

  1. بدنه دیگ یا شل
  2. کوره یا محفظه احتراق
  3. صفحات جلو و عقب
  4. لوله های2 پاس
  5. لوله های 3پاس
  6. درب جلو
  7. درب پشت
  8. دودکش
  9. نردبان
  10. شاسی دستگاه
  11. ورودی آب
  12. خروجی آب گرم
  13. محل نصب سوپاپ

لوازم جانبی بویلر آب گرم

  • شیرآلات از نوع کشویی، شیر ورودی آب و شیر خروجی آبگرم
  • ترموستات یا آکوستات
  • سوپاپ اطمینان یا شیر اطمینان
  • مشعل
  • ترمومانومتر
  • تابلو برق

تولید دیگ آبگرمپروسه تولید و راه اندازی دیگ آبگرم

  • طراحی نقشه تولید
  • مشخص کردن ابعاد
  • برشکاری ورق و لوله
  • نورد کاری
  • سوراخکاری صفحات
  • مونتاژ اولیه صفحات
  • جوشکاری
  • لوله گذاری
  • مونتاژ نهایی
  • ایجاد ورودی و خروجی ها
  • نقاشی
  • عایقکاری
  • روپوش کاری
  • نصب لوازم جانبی

راه اندازی بویلر

جهت راه اندازی دستگاه دیگ ابگرم پس از قرار دادن دستگاه در منطقه موتورخانه و نصب انشعابات از قبیل آب ورودی به دستگاه، گاز ورودی به مشعل و اتصال برق به تابلو برق و آبگیری دستگاه پس از اطمینان از محکم بودن اتصالات و شیرآلات اقدام به روشن نمودن مشعل می کنیم.

پس از رسیدن دمای آب به درجه حرارت مورد نظر و فشار مورد نیاز به وسیله ترموستات های نصب شده برروی دستگاه اقدام به تنظیم دما و فشار نموده و با توجه به باز بودن مسیر های خروجی آبگرم بنابر نیاز در قسمت های مختلف از آبگرم خروجی استفاده می گردد.

کاربردها

اصولا جهت سیستم های حرارت مرکزی و گرمایش ساختمانها مورد استفاده قرار میگیرند.

  1. هتل ها
  2. مراکز خرید
  3. بیمارستان ها
  4. مراکز ورزشی
  5. برج های مسکونی
  6. پارک های آبی (به عنوان گرم کننده آب استخر)
  7. مراکز آموزشی
  8. تالار های پذیرایی
  9. مراکز نظامی
  10. مراکز تفریحی
  11. ادارات دولتی
  12. رستوران ها

راهنمای استفاده از دیگ آبگرم

  1. در دستگاه دیگ آبگرم از آب با سختی پایین استفاده شود .
  2. فشار گاز متناسب با نوع مشعل نصب شده برروی دیگ می باشد.
  3. از تجهیزات و لوازم جانبی استاندارد برروی دستگاه استفاده شود .
  4. حتماً پس از آبگیری دستگاه اقدام به روشن نمودن مشعل نمایید.
  5. از اپراتور آموزش دیده جهت کار با دستگاه استفاده نمایید.
  6. از دستکاری برروی تجهیزات برقی و کنترلی خودداری فرمائید.
  7. از باز بودن مسیر چرخش آب در سیکل مورد نظر مطمئن شوید .
  8. استاندارد های مورد نیاز جهت تهویه هوا در موتور خانه رعایت کنید.

خطرات دیگ آب گرم

اصولاً دیگ های آبگرم خطرات کمتری نسبت به دیگ های بخار دارند، اما خطراتی که حین کار با این دستگاه ممکن است پیش آید عمل نکردن سوپاپ ها در فشار های کارکرد بالاتر از حد تعیین شده و هم چنین خطرات مربوط به کارکرد مشعل از قبیل جمع شدن گاز و عملکرد انفجاری مشعل می باشد ولی اصولاً چون دستگاه دیگ آبگرم دارای سیکل بسته ای می باشد و همیشه درون آن آب موجود است و فشار کارکرد آن از فشار کارکرد دیگ های بخار خیلی پایین تر است خطر خاصی این دستگاه بوجود نمی آورد.

راهنمای خرید دیگ آبگرم

به هنگام خرید دستگاه دیگ آبگرم باید به نکات زیر توجه نمود :

  • حتما با کارشناسان با تجربه در این رشته مشورت نمائید.
  • از تولیدکنندگان معتبر دارنده علامت استاندارد خریداری نمائید.
  • از فروشنده پیش فاکتور و مشخصات فنی کامل دستگاه را بخواهید.
  • نوع برند متریال و مواد اولیه مصرفی اعم از ورق و لوله را از تولید کننده بخواهید.

قیمت دیگ آب گرم

قیمت دیگ آبگرم بر حسب نوع دیگ ، ظرفیت دیگ ، نوع تولید کننده دیگ ، لوازم جانبی قابل نصب بر روی دیگ می تواند انواع مختلفی را در برگیرد.

شما می توانید با تماس با کارشناس با تجربه ما و دریافت مشاوره رایگان از آنان ، ضمن آشنایی با برند های معتبر تولید کننده دیگ آبگرم و دریافت پیش فاکتور و مشخصات کامل دستگاه انتخاب بهتری در جهت تصمیم گیری خرید انجام دهید
