Tank-Heating

منابع کویلی-منبع کویلی

متداولترین و بهینه ترین روش برای تولید آبگرم بهداشتی مصرفی و ذخیره آن، استفاده از منبع کویلی بخارسازه می باشد.

متداولترین و بهینه ترین روش برای تولید آبگرم بهداشتی مصرفی و ذخیره آن، استفاده از منبع کویلی بخارسازه می باشد.
برخی از رزومه بخارسازه

منابع كويلی  Tank Heating



جهت مشاره و استعلام قیمت با واحد فروش تماس بگیرید.

  38450864(9851+)     9151678840 98+

 مخزنی است جهت تامین آب گرم بهداشتی که از آب گرم یا بخار خروجی بویلر، برای گرم کردن آب سرد ورودی شهر استفاده می کند. این آب گرم یا بخار خروجی از بویلر، در داخل کویل حرارتی از چند شاخه لوله رفت و برگشتی گردش نموده و پس از تبادل حرارت با دیوار لوله های آن از کویل خارج می گردد.تبادل حرارت انجام شده باعث گرم شدن لوله (مسی، استیل، … ) شده در نهایت منجر به گرم شدن آب سرد خاج لوله که آن را احاطه کرده است می شود.

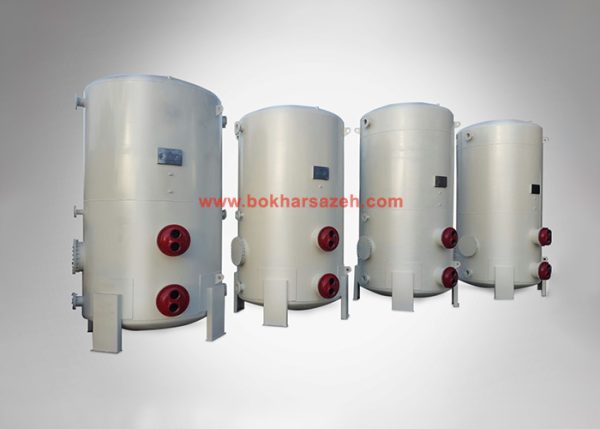

منبع کویل دار بخارسازه

منبع دوجداره یا منبع ذخیره سوخت

تعیین محاسبه و تعیین ضخامت صحیح ورق فولادی مورد استفاده در ساخت انواع منبع دوجداره، منبع آب گرم کویلی،منبع ذخیره سوخت و… بر اساس فشار کار و همچنین استانداردهای بین المللی مخازن تحت فشار از فاکتوهای مهم است.

از عواملی که در تعیین ضخامت مناسب ورق مورد استفاده در ساخت منبع آب گرم کویلی و منبع دوجداره حائز اهمیت است، می توان به دمای کاری (دمای سیال داخل منبع) و ضریب خوردگی آب مورد استفاده در منبع اشاره نمود.

جنس منابع کویل دار

جنس منبع دوجداره عموما از ورق گالوانیزه می باشد اما در صورت استفاده از ورق سیاه (فشارهای بالاتر) داخل منابع را با پوشش اپوکسی می­ پوشانند. ضخامت ورق فولادی بکار رفته در منابع نیز بر حسب فشار کاری دستگاه، دمای کاری و ضریب خوردگی آب بر اساس استاندارد مخازن تحت فشار محاسبه می‌شود. این مخازن در دو نوع عمودی و افقی بر حسب محل نصب آنها بکار گرفته می‌شود.

خصوصیات منبع کویل دار بخارسازه

  • این منابع به صورت ایستاده بوده و بر اساس استاندارد ASEM با فشار های مختلف تولید می گردند.
  • ورق مصرفي دستگاه از نوع گالوانيزه مي باشد.
  • كویل دستگاه از لوله هاي مسي U  شكل با كيفيت مرغوب و  استاندارد ساخته شده است.
  • كليه فرآيندهاي جوشكاري با الكترود مخصوص مخازن تحت فشار 6010 & 7018 توسط دستگاه جوش Dc  و جوشكاري تحت گاز Co2  انجام می پذیرد.
  • مخزن اصلی با فشاری معادل 1/5 برابر فشار کار تست می گردد.
  • دستگاه داراي دريچه مخصوص بازديد و بازرسي(منهول)در قسمت بالا و بر روي بدنه مي باشد.
  • دريچه نگهدارنده و بازديد مخصوص كوئل از جنس چدن مي باشد.
  • كليه سطوح داخلي منبع (محل های درز جوش) مطابق با اصول بهداشتي براي جلوگيري از خوردگي در مقابل عوامل شيميايی (Chemical Resistance) ، با سه لایه رنگ اپوكسي مخصوص پوشش داده ميشود.
  • بوشن هاي لازم جهت خروجي آبگرم ، ورودي آب ، تخليه و ترموستات تعبيه شده است .

انواع منیع کویلی:

منابع کویلی را می توان از نظر نحوه ی اسقرار ، همچنین از منظر کویل آنها تقسیم بندی نمود. به دو دسته کویل ساده و کویل فین دار تقسیم شده که نوع دوم دارای سطح تبادل حرارتی بیشتر و بازدهی بالاتری است.

اما در کاربردهای معمول به دلیل نگهداری و سرویس آسانتر و قیمت پایین تر از نوع اول استفاده می شود. همچنین از نظر هندسه لوله ها، کویل ها را می توان به دو دسته U شکل و حلزونی تقسیم کرد.

از لحاظ استقرار نیز به دو گروه اصلی منایع کویلی ایستاده (عمودی) و افقی تقسیم کرد.

تفاوت منبع کویلی افقی و عمودی

تفاوت این دو گروه در نحوه ی قرارگیری مخزن استوانه ای آنهاست. انتخاب بین این دو گروه ، به محل نصب منبع و فضای موجود برای استقرار آن بستگی دارد.

منبع کویل دار افقی

مخزن آب این منبع به صورت افقی یا خوابیده طراحی می شود، اصلی ترین ویژگی آن، امکان قراردادن کویل بزرگ(طویل) می باشد. ولی برای فضاهای کوچک مناسب نیست.

منبع کویل دار عمودی(ایستاده)

برخلاف نوع افقی این نوع منابع فضای کمتری اشغال می کنند و برای فضاهایی که محدودیت فضا دارند مناسب ترند.

نقطه ضعف این نوع مخازن، محدودیت در نصب کویل ها است و نمی توان کویل های بزرگی در آن قرار داد، از این رو ظرفیت حرارتی آنها نسبت به منبع کویلی افقی کمتر است.

قیمت منبع کویل دار:

  • قیمت منابع کویلی به عوامل متعددی بستگی دارد که مهم ترین آنها:
  • ظرفیت مخزن منبع
  • نوع و تعداد کویل ها(مانند کویل های U شکل و حلزونی)
  • جنس و کیفیت بدنه منبع
  • کیفیت ساخت و مونتاژ در تمام مراحل ساخت منبع

کاربرد منابع کویلی:

  • نصب در موتورخانه هتل ها، بیمارستان ها ، مجتمع های مسکونی و اداری، کارخانجات، استخرها و ….
  • صنایع فولادسازی، نفت و گاز
