مبدل حرارتی پوسته -لوله (Heat exchanger)
دستگاهی است که انرژی حرارتی را از سیالی به سیال دیگر منتقل می کند. سیال ممکن است مایع یا گاز باشد. یک سیال در پوسته و سیال دیگر درون لوله ها جریان پیدا می کند. به این صورت که دو سیال با دمای مختلف را وارد محفظه می کنند و میان آن ها انتقال حرارت صورت می گیرد.
این مبدل از یک پوسته چدنی یا فولادی تشکیل شده که درون این پوسته تعدادی لوله مسی عبور داده می شود.
کاربرد مبدل حرارتی
در پالایشگاه ، نیروگاه ، موتورخانه ساختمان ، یخچال ، سیستم های تهویه مطبوع و … می باشد.
از بیشترین مبدل ها که در روز با آن سرو کار داریم ، می توان به رادیاتور ماشین ، شوفاژ و یخچال منزل اشاره کرد.

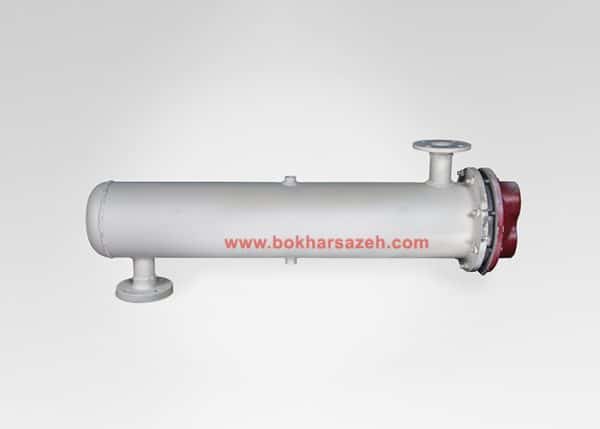

مبدل پوسته-لوله
یکی از پر کاربردترین انواع آن که در تاسیسات ساختمانی ، طراحی و ساخت استخر ها مورد استفاده قرار می‌گیرد ،می‌باشد.
کویل های مورد استفاده در این ها از نوع مسی بوده که ضریب انتقال حرارت بالایی را برای مبدل فراهم می نماید. رعایت اصل جهت جریان معکوس و استفاده از بافل های متعدد باعث شده تا بیشترین بازدهی برای مبدل های تولیدی این شرکت حاصل شود.
انواع مبدل حرارتی شل اند تیوب یا پوسته لوله با 2 سال گارانتی بخارسازه
مبدل حرارتی پالایشگاه
تولید مبدل حرارتی ر محل نصب کارخانه روغن کشی خجند تاجیکستان
انواع مبدل های حرارتی
– بر اساس نوع و سطح تماس سیال سرد و گرم
– بر اساس جهت جریان سیال سرد و گرم
– بر اساس مکانیزم انتقال حرارت بین دو سیال سرد و گرم
– بر اساس ساختمان مکانیکی و ساختار مبدلها
کاربردهای دیگر مبدل های حرارتی
مبدل‌های حرارتی در صنایع زیادی همانند فرآیند، نیروگاه، تهویه مطبوع، تبرید، برودت، بازیافت حرارت و صنایع ساخت و تولید دارند. در صنایع نیروگاهی انواع زیادی از بویلرهای فسیلی، بخار‌سازهای هسته‌ای، کندانسورهای بخاری، ری‌ژنراتورها و برج‌های خنک کن به کار می‌روند. در صنایع فرآیندی، مبدل‌های جریان دو فاز برای تبخیر، تقطیر، انجماد کریستال و به عنوان بسترهای سیال‌سان (fluidized beds) با واکنش‌های کاتالیستی به کار می‌روند. سیستم‌های تهویه مطبوع و تبرید نیاز به کندانسور و اواپراتور دارند.
مزایای مبدل های پوسته و لوله
۱- در حجم کم ایجاد سطح بزرگی برای انتقال حرارت می کنند.
۲- طراحی مکانیکی خوبی دارند.
۳- روش ساخت تثبیت شده خوبی دارند.
۴- قابلیت استفاده برای دامنه وسیعی از مواد را دارند.
۵- به راحتی تمیز می شوند.
