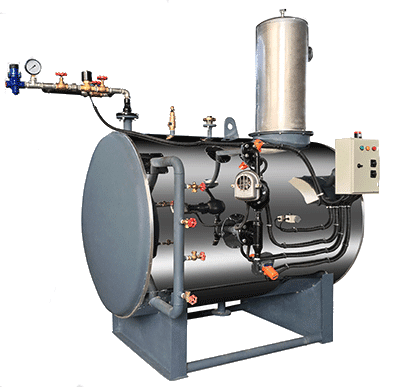

نحوه عملکرد دی اریتور در سیستم بویلر صنعتی
دی اریتور یکی از کلیدی ترین تجهیزات در سیستمهای تولید بخار صنعتی است که وظیفه حذف اکسیژن، دیاکسیدکربن و سایر گازهای محلول از آب تغذیه بویلر را بر عهده دارد. عملکرد صحیح دی رایتور تأثیر مستقیم بر عمر مفید دیگ بخار، کاهش هزینههای تعمیرات، افزایش راندمان و جلوگیری از خوردگیهای خطرناک دارد. در این مقاله، یک توضیح کاملاً تخصصی و گامبهگام درباره نحوه عملکرد دی رایتور ارائه میشود.
دی اریتور چیست و چرا در بویلر صنعتی اهمیت دارد؟
آب خام و حتی آب تصفیهشده همیشه مقداری گاز محلول در خود دارد. در دماهای مختلف، میزان حلالیت اکسیژن در آب تغییر میکند و اگر این گاز قبل از ورود به دیگ بخار حذف نشود، در داخل بویلر باعث پدیدههای زیر میشود:
- خوردگی شدید فلزات (اکسیژنی و حفرهای)
- کاهش راندمان انتقال حرارت
- افزایش رسوبات ناشی از خوردگی
- سوراخ شدن لولهها و نشتیهای خطرناک
- کاهش عمر مفید سیستم
در نتیجه وجود یک دی اریتور استاندارد نه تنها ضروری، بلکه جزء لاینفک هر سیستم بخار صنعتی محسوب میشود. اگر بخواهیم به زبان ساده بگوییم:
دی اریتور قلب سیستم آب تغذیه بویلر است.
اصل علمی عملکرد دی اریتور چگونه است؟
عملکرد دی اریتور بر پایه دو قانون شناختهشده در مهندسی ترمودینامیک و شیمی آب است:
قانون اول: کاهش حلالیت گازها با افزایش دما
هرچه دمای آب بالاتر برود، میزان گازهای قابل حل در آن کاهش مییابد.
در دمای نزدیک به نقطه جوش، حلالیت اکسیژن تقریباً صفر میشود.
قانون دوم: تماس مستقیم بخار با آب
اگر بخار و آب در یک محفظه با هم تماس مستقیم داشته باشند، بخار با افزایش دمای آب و جدا کردن گازهای محلول باعث خروج آنها از طریق ونت بالایی میشود.
بنابراین یک دی اریتور موفق، دستگاهی است که بتواند:
- آب را تا حدود 104 الی 105 درجه سانتیگراد گرم کند
- آب را با بخار در تماس گسترده قرار دهد
- گازهای آزاد شده را از سیستم حذف کند
- آب بدون اکسیژن را در مخزن خود ذخیره نماید
اجزای اصلی دی اریتور و نقش هرکدام در عملکرد آن
یک دی اریتور صنعتی معمولاً از اجزای زیر تشکیل میشود:
- بخش دِگازور (Deaerating Section)
این قسمت مسئول حذف گازهاست و به دو نوع طراحی میشود:
- پاششی (Spray Type)
- سینیدار (Tray Type)
آب ورودی در این بخش با بخار تزریقی تماس مستقیم پیدا میکند.
- مخزن ذخیره آب (Storage Tank)
آب گرم و بدون اکسیژن در این مخزن جمع میشود تا توسط پمپ تغذیه به بویلر ارسال گردد.
- نازلها یا سینیها
وظیفه افزایش سطح تماس آب و بخار را بر عهده دارند. هرچه سطح تماس بیشتر باشد، عملکرد دستگاه بهتر خواهد بود.
- لولههای بخار ورودی (Steam Inlet)
بخار کمفشار یا بخار برگشتی (Auxiliary Steam) از این مسیر وارد دستگاه میشود.
- ونت خروج گازها (Vent)
گازهای آزادشده از آب از این مسیر خارج میشوند.
- تنظیمکنندههای فشار و دما
این تجهیزات تضمین میکنند که دمای آب در محدوده استاندارد باقی بماند.
فرآیند مرحلهبهمرحله عملکرد دی اریتور صنعتی
برای درک بهتر، عملکرد دی اریتور را در چهار مرحله توضیح میدهیم.
مرحله اول: ورود آب به دی اریتور
آب ورودی معمولاً شامل:
- آب میکسر شده از کندانس برگشتی
- آب جبرانی (Make-Up Water)
- آب تصفیهشده
است. این آب ابتدا به سیستم پاششی (در مدل Spray) یا روی سینیها (در مدل Tray) هدایت میشود. در همین مرحله آب به ذرات یا لایههای نازک تقسیم میشود تا تماس بیشتری با بخار داشته باشد.
مرحله دوم: تماس مستقیم بخار و آب
بخار ورودی به دستگاه از طریق لوله Steam Inlet وارد محفظه دگازور میشود. همزمان آب به صورت پاششی یا لایهای در محفظه پخش میشود.
در این لحظه چند اتفاق مهم رخ میدهد:
- بخار به آب انتقال حرارت میدهد
- دمای آب به 104–105 درجه میرسد
- گازهای محلول از آب جدا میشوند
- گازها به سمت ونت حرکت میکنند
این نقطه مهمترین بخش عملکرد دی اریتور است.
مرحله سوم: جداسازی و دفع گازهای محلول
وقتی دما بالا میرود، گازهای زیر از آب آزاد میشوند:
- اکسیژن
- دیاکسید کربن
- نیتروژن
- سایر گازهای محلول
این گازها به سمت بالای محفظه حرکت کرده و از طریق Vent خارج میشوند.
نکته مهم:
اگر ونت درست تنظیم نشود، گازهای آزادشده در دستگاه باقی میمانند و عملکرد دی اریتور مختل میشود.
مرحله چهارم: ذخیره و ارسال آب بدون گاز به بویلر
بعد از حذف گازها:
- آب داغ و بدون اکسیژن به مخزن ذخیره میریزد
- چند دقیقه در مخزن باقی میماند تا دما ثابت شود
- سپس توسط پمپ تغذیه به سمت بویلر ارسال میشود
در این مرحله، آب مناسبترین شرایط را برای ورود به بویلر دارد.
تفاوت عملکرد دو نوع دی اریتور: پاششی و سینیدار
انواع دی اریتور را می توان به دو نوع زیر تقسیم کرد.
- دی اریتور پاششی (Spray Type)
در این مدل:
- آب از طریق نازلها بهصورت ذرات ریز پاشیده میشود.
- تماس آب و بخار بیشتر میشود.
- برای ظرفیتهای متوسط مناسب است.
- دی اریتور سینیدار (Tray Type)
در این مدل:
- آب روی چندین سینی پخش میشود.
- بخار از پایین به سمت بالا حرکت میکند.
- راندمان بسیار بالاتر از مدل پاششی است.
در کارخانجات بزرگ معمولاً مدل سینیدار انتخاب میشود.
چرا دمای 104 – 105 درجه برای دی اریتور استاندارد است؟
این دما باعث میشود:
- اکسیژن تقریباً به صفر برسد
- دیاکسید کربن آزاد شود
- بهترین شرایط برای پمپ تغذیه ایجاد شود
- سرعت تشکیل رسوب کاهش یابد
- راندمان بویلر افزایش پیدا کند
اگر دما زیر 100 درجه باشد، حذف اکسیژن ناقص انجام میشود.
نقش بخار کمفشار در عملکرد دی اریتور
دی اریتورها معمولاً از بخار کمفشار استفاده میکنند.
مزیتها:
- هزینه مصرفی بخار کم است
- بخار برگشتی کارخانه دوباره استفاده میشود (Economical)
- فرایند دگازور یکنواخت باقی میماند
در بسیاری از صنایع، بخار Auxiliary Steam از خطوط جانبی تأمین میشود.
سیستم کنترل فشار و دما در دی اریتور چگونه کار میکند؟
کنترلکنندههای فشار و دما تضمین میکنند:
- دمای آب در محدوده 104–105 باشد
- بخار کافی وارد دستگاه شود
- آب با فشار مناسب وارد بویلر شود
در برخی مدلها، کنترلر PID برای تنظیم دقیق دما استفاده میشود.
اشکالات رایج در عملکرد دی اریتور و علائم آن
- خروج ناکافی گاز از ونت
علائم:
- افزایش اکسیژن محلول
- خوردگی ناگهانی در بویلر
- کمبود بخار ورودی
علائم:
- کاهش دما
- باقیماندن گاز محلول
- رسوبگیری نازلها یا سینیها
علائم:
- کاهش سطح تماس
- بازده پایین
- تنظیم نبودن فشار مخزن
علائم:
- نوسان دما
- عملکرد غیر پایدار پمپها
چگونه عملکرد دی اریتور را به حداکثر برسانیم؟
- بخار ورودی باید دائماً پایدار باشد
- ونت باید همیشه باز و تنظیم باشد
- رسوبزدایی دورهای انجام شود
- دمای مخزن دائما مانیتور شود
- نازلها و سینیها تمیز نگهداشته شوند
مزایای عملکرد صحیح دی اریتور برای بویلر صنعتی
- افزایش عمر مفید دیگ بخار
- جلوگیری از خوردگی اکسیژنی
- کاهش هزینه نگهداری و تعمیرات
- عملکرد بهتر پمپهای تغذیه
- کاهش مصرف سوخت
- تولید بخار با کیفیت پایدار
جمعبندی
دی اریتور یکی از حیاتیترین تجهیزات در سیستمهای بخار صنعتی است که وظیفه حذف اکسیژن و گازهای محلول را بر عهده دارد. عملکرد آن بر اساس تماس مستقیم آب و بخار، افزایش دما و کاهش حلالیت گازها شکل میگیرد. خروجی نهایی، آبی است که بهترین کیفیت ممکن را برای ورود به بویلر دارد و از آسیبهای خوردگی جلوگیری میکند.
اگر سیستم بخار کارخانهای بخواهد پایدار، اقتصادی و ایمن کار کند، عملکرد صحیح دی اریتور ضروری است.
